Stand der Dinge bei der Tankstelle:
Heute ist dann die Stromzapfanlage dran. Das ist das grün bemalte Ding an der Standsäule.
Wenn schon Energie, dann aber bitte auch bitte optisch.
Es wurde der Körper entsprechend ausgehöhlt.
Der Schlauch ist ein Stück eines realen Kraftstoffschlauches.
Zwei 3mm rote LEDs mit "Flackerfunktion" wurden eingesetzt und als mittlere Anzeige ein 1bit Neopixel.
Neopixel kann man in jeder beliebigen Farbe ansteuern. Das wird später für mich noch "wichtig".
Aktuell ist der Wemos D1 Prozessor (das blaue Ding links im Bild) erst einmal "nur" so programmiert das die Anzeige blinkt.
Gleich wird die Elektrik in der E-Zapfe verklebt und natürlich die offenen Leiter isoliert.
Morgen wird sie dann an der Säule befestigt.
An selbiger ist der Kabeldurchlass bereits (im unteren Bereich die Aussparung von links nach rechts) vorbereitet.
Sooo. die E-Zapfe ist fertig bestückt und verkabelt.
Es war nicht sehr geistreich zweimal rote Kabel zu verwenden wenn man mit 5V und 3V arbeitet ... sagt nix.
Habt es fein.
04.06.2026
Gestern und Heute ging es dann weiter.
In das Dach der Zapfanlage
wurde die Beleuchtung eingesetzt. Ich entschied mich für zwei
Neopixel-Ringe mit je 12bit da ich keinen Lichtschlauch auf Lager habe.
Natürlich lassen sich alle 24 LEDs einzeln ansteuern, aber das ist eine Aufgabe für "später mal".
Für die Ringe habe ich eine Aufnahme entworfen und drucken lassen.
Geplant war diese dann in das Dach einzuschrauben, aber das habe ich nicht ordentlich hinbekommen. Somit wurde geklebt.
Es braucht noch einige Zeit bis ich die richtige Lichtfarbe gefunden und programmiert habe.
Wenn alles fertig ist soll es eine Tag/Nachtschaltung geben.
Hierzu das aktuelle Video:
Die Tage geht es dann weiter mit der Strasse und dem anpassen, sowie dem verlegen der Kabel.
05.06.2026
Heute habe ich dann "versteck mich" gespielt.
Die Kabel mussten verschwinden. In der Säule befindet sich ein Kanal und im Sockel ist ein Ausschnitt.
Im Dach habe ich ein kleines Rechteck eingeklebt hinter dem die Kabel sich splitten und dadurch nicht herunter hängen können.
Gekürzt wurden sie natürlich auch.
Unten verschwinden sie dann unter der Strasse die gerade erneut im Druck ist.
Und nun sollte da gleich alles leuchten (noch ohne besondere Programmierung).
Aber ... es blieb dunkel.
So dunkel wie in meinem Kopf weil ich mir nicht erklären konnte warum nur die beiden Leds am Schlauch leuchten.
Nach einigem überlegen war ich der Meinung das ich die Kabelanschlüsse beim "verstecken" rausgerissen habe. Erklärt zwar die e-Zapfe nicht aber das fiel mir auch nicht auf. Also alles wieder auseinander genommen, nachgelötet und überlegt ... Nichts.
Hätte ich einmal gemessen wäre alles schick gewesen. Ich vergass einfach nur die 5V Leitung anzuschliessen.
Ich habe, um meine Nerven wieder runter zu bringen (nach geplatztem
Umzug und meiner Nachbarin die mich in ihrem Drogenhass über den Haufen
fahren wollte), weiter an der Tanke gearbeitet. Hat geholfen.
Nicht wundern ... die E-Zapfe habe ich aktuell nicht angeschlossen.
Morgen vielleicht.
Die Fahrbahn habe ich nun neu gedruckt und den Kabelkanal so geändert das diese unterhalb der Strasse verschwinden.
(Und wie immer habe ich die Kabel zu kurz geschnitten ...)
Zunächst einmal wurde nun alles neu verkabelt und versteckt.
Nach dem korrekten anschliessen ging es an die Änderungen im Programm.
Die Feinheiten im Code kommen erst dran wenn das Diorama steht.
Gefällt mir schon gut.
Morgen stelle ich sie dann hoffentlich mit der neuen Strasse und bunt leuchtend vor.
Habt es fein.
Moin.
Jagt ihr eigentlich auch so viele Prototypen in die Tonne?
Kaum gedruckt und getestet fällt mir dieses und jenes noch auf ... also wieder von vorne.
Der Materialverbrauch ärgert mich nicht. Eher die Zeit. Hier mal 2 Stunden, da mal 2 Stunden ... da kommt gut was zusammen.
Die Fahrbahn habe ich wohl nun ~zehn Mal modifiziert, gedruckt, getestet und in die Tonne geworfen.
Heute habe ich das kontaktlose System in der Post gehabt und danach eingebaut. Natürlich auch dafür wieder den Druck angepasst.
Die Kabel wurden verlängert damit sie unter der Fahrbahn durch gezogen werden können.
Der Ausschnitt passt, auch wenn ich die grössere/stärkere Variante einbauen möchte.
So schaut die Unterseite der Strasse aus.
Die Kabellage soll ja im Haus, bzw. einem "Stromkasten" verschwinden. Da habe ich noch nichts, weil ich noch nicht weiss wieviel Platz Leiterplatte(n), Kabel, Prozessor, Anschluss des Netztei brauchen.
Stellprobe passt auch ... ob das mit dem laden klappt ist eine ganz andere Sache.
Der Ring ist von oben natürlich nicht zu sehen. Da ist nur blanke Fahrbahn.
Gestern noch fertig geworden.
Zwei Auffahrrampen für die Tanke. Inklusive SysX Aussparung zur Verbindung mit der Fahrbahn.

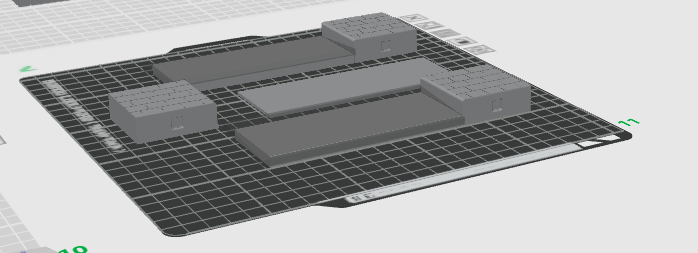

Ich habe die Rampe im Bambu-Slicer erstellt. Eine Quälerei. Wahrscheinlich liegt es an meinem mangelnden Wissen.
Es wurde ein schmales Fahrbahnstück genommen und die Bereiche "Fussweg" / "Fahrbahn" getrennt.
Danach wurde die Fahrbahn in der Länge angepasst.
Dann nahm ich einen negativ-Würfel, habe den flach gezogen und im Winkel (Pi mal Auge) über die Fahrbahn gelegt.
Als Nächstes dann eine Kopie erstellt, der Negativteil gespiegelt und danach wurden beide Fahrbahnen mit den Fusswegen wieder verschmolzen und gedruckt.
Das kann man bestimmt einfacher machen.
Womit ich ein Problem habe: Die beiden getrennten Teile wieder passgenau zusammen zu fügen. Ich schiebe die zueinander. Geht das nicht einfacher und somit auch besser?
In der Mitte habe ich zur Ansicht das geschnittene "Original" gelegt.
Ein Bauteil "Keil" war genau das Teil was mir im BambuStudio fehlte.
Das induktive Laden wird wohl nicht funktionieren.
Wenn ich am Flitzer die Zylinder und das Bremslicht "einschalte" wird bereits die weisse Testled dunkel. Zu wenig Power.
Das könnte ich zwar mit einem 12V Netzteil (aktuell hängt nur ein 5Volt Netzteil dran) kompensieren aber dann muss ich die Verbraucher an der Tanke mit zwei StepDown-Modulen bestücken.
Ich muss darüber nachdenken. Einmal falsch gedacht und mir brennen die LEDs durch. Das würde bedeuten das ich wieder bei Null starte.
Die Hitzewelle hatte sogar uns im Norden mit knapp 40° erreicht.
In dieser Bude waren die Nächte mit 30° nicht hilfreich. Mein Herz ist im Ausnahmezustand.
Dennoch wurde ab und zu ein Stündchen mit nachdenken, planen und drucken verbracht.
Eine Verbrauchsanzeige wurde angebracht und somit zum xten Male der Elektronikkasten modifiziert und drei Mal gedruckt bis alle Maße passten.
Zum Testen wurde nur der Stromfluss in Realzeit gemessen. Später soll es die Einspeisung des QI anzeigen. Soweit die Theorie.
Eigentlich wollte ich die Container und Kabel fest mit der Standplatte verbinden, aber zum einen passt das nicht und zum anderen wären Reparaturen zukünftig beinahe unmöglich.
Ich komme nicht umhin mit meinen verhassten Steckverbindern zu arbeiten.
Das heisst reichlich löten und crimpen. Ich hoffe das es gelingt.
30.06.2026
Seit heute ist das Wetter mit 24° wieder auf "Wohlfühltemperatur" und somit kann es endlich weiter gehen.
Allerdings nur in kleinen Schritten da ich privat stark eingebunden werde.
Bevor es ans crimpen und löten geht, habe ich vorhin mal den Mittelpunkt des QI mittels zwei Magneten temporär markiert.
Mit 12mm Abstand kann ich noch 3,13 Volt in den Flitzer speisen. Das ist ziemlich mager.
Bei 2mm schafft es das QI aus meinen 5 Volt Einspeisung noch 4,96 Volt abzuliefern.
Das ist beeindruckend. Ich werde den Ladering am Flitzer somit nahe am Boden anbringen und mittels Stepdownwandler die Ladung für die LEDs auf 3V reduzieren.
Den Einbau eines Akku sehe ich noch nicht. Das Modellbau Wunderland schafft diesen Spagat in 1:87 in ihren Fahrzeugen, aber mit meinen grossen Bauteilen bekomme ich das nicht hin obwohl ich ja in 1:22,5 arbeiten kann. Von soviel Platz träumen die Wunderländer nur.
Ich wiederum träume von so guten Augen und ruhigen Händen wie es die Modellbauer dort besitzen wenn sie SMD löten und Feinstarbeiten machen.
Die Magnete (in der Mitte des Kupferring) sind übrigens auch noch wichtig.
Ich werde sowohl im Boden als auch am Flitzer neue starke Magnete anbringen damit er seinen Haltepunkt für die bestmögliche Ladung "findet".
Möglicherweise setze ich auch noch einen Magnetschalter ein. Mal sehen. Eins nach dem Anderen.
Jetzt steht erst einmal die Bestückung der Lochraster-Platine an.
Eine Abdeckung für das Voltmeter habe ich auch noch gedruckt. Es wird einfach hinten eingedrückt und verbirgt nun die Platine.
19.07.2026
Gestern Abend ist alles fertig verkabelt und die Platine verlötet worden.
Die Neopixel machen leider noch Ärger. Das habe ich trotz Optimierungen im Code und dem Einsatz weiterer Bauteile nicht 100% in den Griff bekommen.
Das Problem:
Der Wemos liefert zu geringe Spannung für die Datenleitung. Das muss ich letzten Endes durch den Einsatz eines LevelShifter "ausgleichen" da alle anderen Hardwaremassnahmen fehlschlugen. Das aktuelle Ergebnis sind sporadisch auftretende Fehlfarben an den Neopixel.
Na gut, dachte ich mir, bestellste halt ein paar bei AliExpress.
STEUER ... ist ja seit dem orangem Affen im OvalOffice mittlerweile zum Tageswort geworden. Da lassen sich die deutschen Affen doch nicht lange bitten und stehlen dem Volk noch mehr von den Resten um sich Kinder kaufen zu können.
Ekelhaftes Dreckspack.
Bei Reichelt kostet mich das Zeug mit Versand: 37,95€
Lieferung irgendwann zwischen 2 Tagen, vielen Wochen und niemals.
Da ich bei Reichelt abholen könnte wäre ich bei 32€ zzgl. Spritkosten/Zeit und Unfallgefahr.
Gegenrechnung mit Bürklin mit Versand: 30,70€ die mir das in zwei, drei Tagen liefern.
Die Farbdarstellung in den Fotos entspricht leider nicht der Realität.
Es sind sowohl im Tag- als auch im Nachtmodus angenehme Helligkeiten.
Doch wie erwähnt gibt es diverse Fehler beim Wechsel in den gedimmten Nachtmodus.
Was mir ebenfalls nicht gefällt ist der Stromstecker am Elektrokasten, sowie die gesteckten Kabel. Den Stromstecker müsste ich als Winkel ansetzen. Das wäre noch möglich, aber für die Verbindungsstecker habe ich nur die Möglichkeit eine neue Standplatte mit integrieten Aufnahmen zu erstellen.
Das überfordert mich leider derzeit.
Sobald die LevelShifter da sind wird die Platine nochmals neu gelötet.
26.07.2026
Die Chips kamen an und nach einem kurzen Versuch den Levelshifter zusätzlich auf die Platine zu bringen, gab ich nach zwei Kabeln auf.
Der Platz reicht nicht.
Kaum begonnen war auch schon Ende. Die Lötstation hat den Geist aufgegeben.
Die RDS 80 hat ihre Schwachstelle im Kabel des Lötkolben (RT 80). Die Kabel sind zu starr und brechen. Nach drei Jahren nun auch bei mir. Prickelnd. Ersatz kostet mich ~60€.
Dafür bekomme ich eine komplett neue chinesische und werde keinen Ersatz (der sowieso wieder brechen wird) ordern.
Dennoch habe ich mich an Ersa gewandt. Mal schauen ob und wenn Ja was da als Antwort kommt.
Da ich zwischenzeitlich bei einem Gebot auf eine Chinalötstation überboten wurde habe ich für ~50€ zwei neue bestellt. Eine Station ...
... und einen Kolben zur Reserve.
Damit werde ich wohl die kommenden Jahre hinkommen.
Neues Lot ist auch bald angesagt. Das kann aber noch warten.
Der neue Farblaser macht mir ebenfalls Laune. Wird noch selten genutzt, druckt aber wunderbar und für den Fall der Fälle liegt schon Ersatztoner hier.
Den alten Laserdrucker bin ich nebenan bei den rumänischen Schwarzarbeitern los geworden. Im Kleinanzeiger wird er mit 30€ gehandelt ... pffft. Ich habe ihn verschenkt was besser war als ihn entsorgen zu müssen.
Meine Fotos drucke ich noch mit dem Tintenpisser der gleichzeitig mein schneller Scanner ist.
Aber das alles nur am Rande.
Eine Langzeitaufnahme aus meiner Kamera.
Die muss ich ja auch nebenbei arbeiten lassen damit sie weiterhin arbeitet.
29.07.2026
ERSA hat gestern geantwortet und sendet mir Ersatz zu einem guten Kurs.
Ich gebe zu das mich die Antwort überrascht hat. Ein Konzern dessen Profilötstationen ein paar Tausender kosten, kümmert sich um den kleinen Mann mit leerem Geldbeutel.
So etwas vergesse ich niemals und bleibe treu.
Der neue Ersatzkolben kam vorhin an und macht seine Arbeit.
ABER ... wenn ich nur Milliampere statt 5V messe dann sollte ich nicht die neue Platine in die Tonne drücken sondern mal darüber nachdenken was ich einspeise ... *Kopfklatsch.
Danach lief der erste Test mit frisch eingestellten StepDown-Wandlern und bereits angeschlossenem LevelShifter positiv. Die (Test-)Wlan-LED leuchtet und nichts ist bisher in Rauch aufgegangen.
Die Stepdownwandler sind auch schon neu angeschlossen.
Alles schick.
Nun war es wieder zwei Tage extrem heiss und ich habe stattdessen am Bike geschraubt.
Auch da ist beinahe alles wieder schick.
Noch einmal an Benzinpumpe und Heizgriffe dann kann ich es frisch tüven lasen.
Die Bewegungsfahrt in die Niederlande tat uns beiden gut. Der Sprit kostet dort allerdings 30Cent mehr. Total irre.
Nachtrag:
Nicht nur der Sprit kostet ein Vermögen in den Niederlande. Mit 16KMh zu schnell darf ich nun 194€ abdrücken. Tja. Da war ich nicht bei der Sache. Kein Wunder wenn man keine PommesSpezial bekommt.
Eine weitere Fahrt hat das Bike dann nicht überlebt und steht nun abgemeldet in der Elkes Garage.
Sooo nun geht es weiter ans Diorama.
Die Platine wird weiter gelötet, aber Dank der Drecksbratzen im Haus kann ich mich kaum darauf konzentrieren. Naja.
Im Moment funktioniert der Temperaturfühler nicht. Angeschlossen an 5V mit Widerstand zur Messleitung und einem Elko ausgestattet.
Gemessen wird die korrekte Eingangsspannung, aber das Teil reagiert dennoch nicht.
Mal schauen was die KI dazu sagt. Die KI sagt, lieber an 3V.
Umgelötet ... dennoch nichts.
Brauchbare Messungen bekomme ich auch keine mehr. Wahrscheinlich habe ich irgendwo Spannung auf die Masse gelegt.
Jetzt werde ich mich erst einmal ein paar Tage verpissen und dann schauen wir mal weiter.
25.08.2026
Wieder ein Monat mehr auf der Uhr.
Vieles wurde inzwischen neu gemacht und bei vielem wurde meine Kreativität von dem Volk im Haus gekillt. Wieder einmal. Ich bin es so leid.
Egal. Es geht weiter.
Stand der Dinge:
Der Server läuft, die eigene Datenkrake nimmt brav den MQTT-Kram an und alles reagiert wie es soll.
Die Übersicht behalte ich mit NodeRed.
06.09.2026
Monate hatte ich zu kämpfen ... und es in der Halbzeit nun doch noch versemmelt.
Jede Menge Drucke, jede Menge bestückte Platinen und jede Menge Code wurden gedruckt/entworfen/versucht und wieder in die Tonne gedrückt.
Vorstellung der Tankstelle und Schaltung in den Tagmodus:
Schaltung in den Nachtmodus:
Tatsächlich habe ich es dann mit dem letzten Bauteil geschafft die Temperaturanzeige an der Tankstelle zu versemmeln.
Da war auch nichts mehr zu retten. Ich hätte die x-te Platine neu löten und bestücken müssen.
Aus der Temperaturanzeige ist nun eine Voltanzeige geworden.
Nun wollte ich das Teil aber endlich vom Tisch haben, denn der Flitzer wartet auf seine Fertigstellung.
Die Induktionsschleife wird dauerhaft für den Flitzer in Betrieb bleiben.
Ein Statement war angedacht, wird aber nun doch nur eine Werbetafel.
Habt es fein.
